杜邦SFP-2860是外压式中空纤维超滤膜，在地下水预处理、循环水旁滤、RO前置保安过滤项目中应用广泛。现场运维经常遇到产水浊度突然抬升的情况，很多操作人员第一反应判定为膜丝断裂。
实际上，出水浊度上升不等于膜丝断裂，膜丝破损只是众多诱因之一，需要结合运行数据与检测手段逐一区分，不能直接定性、盲目拆换膜元件。

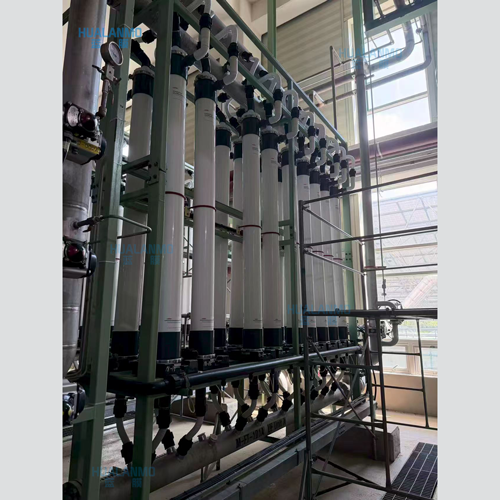

杜邦SFP-2860采用PVDF中空纤维膜丝，过滤精度0.03μm，依靠膜丝表面截留悬浮物、胶体、泥沙、菌藻，正常运行时产水浊度稳定在0.1NTU以下。一旦产水浊度异常升高，代表原水中颗粒污染物穿透膜组件进入产水侧。膜丝断裂确实会造成污染物直接窜入产水，浊度快速飙升，但这类故障往往具备明显特征：浊度是突发性跳涨，短时间内从0.1NTU上升至1NTU甚至更高；气泡测试会发现对应膜壳出现明显气泡泄漏；在产水中可检出大量悬浮物、细小泥沙，即使进行化学清洗，浊度也无法恢复。
不过在多数现场案例中，浊度缓慢上升，大多并非膜丝破损，而是其他运行问题造成，这也是最容易被误判的地方。
1.常见原因是膜表面污染与滤饼层增厚。进水悬浮物、胶体、铁锰氧化物、微生物黏泥在膜外表面不断累积，形成致密滤饼层。当跨膜压差持续走高，高压下滤饼层出现局部剥落，细小胶体颗粒穿透膜孔，产水浊度缓慢上升。这种情况的典型特征是浊度随TMP同步上涨，经过在线化学清洗后，浊度与压差可以明显回落，气泡完整性检测合格，证明膜丝完好。地下水含铁锰水源工况下，铁锰胶体污染是杜邦超滤膜SFP-2860浊度缓慢升高的高频诱因。
2.为预处理失效，大颗粒穿透进入超滤组件。前端多介质过滤器、锰砂滤罐跑料，滤料细砂进入超滤进水；原水浊度短时冲击，暴雨、水位波动造成原水含沙量暴涨，超出超滤进水设计负荷。此时膜表面负荷急剧增加，膜孔被胶体堵塞同时伴随颗粒穿透，浊度上升，膜丝本身并没有断裂。
第三类是3.变形、安装错位，原水不经过膜丝过滤，直接通过密封间隙窜入产水腔。该故障现象和膜丝破裂非常相似，浊度突然升高，但是做膜元件气泡试验，单支膜丝无泄漏；更换密封圈后，浊度立刻恢复正常，这是现场极易混淆的故障点。
4.工艺操作不当带来的膜孔可逆性堵塞与穿透。频繁、高强度的化学清洗，过高氧化剂浓度会损伤膜孔，造成膜孔放大；气擦洗强度不合理，擦洗压力过大，反复冲击膜丝，虽未直接拉断膜丝，但造成膜孔受损，截留能力下降；停机保护不到位，膜表面干燥结垢，同样会削弱过滤效果，带来浊度上升。
所以，杜邦SFP-2860超滤产水浊度升高只是现象，膜丝断裂只是其中一种可能性。遇到浊度异常，不能仅凭水质指标直接下定论，必须结合运行曲线、跨膜压差，配合气泡完整性检测，区分膜丝破损、密封泄漏与膜面污染。
本文由蓝膜超滤膜网(http://www.ufmo-ch.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!
