东丽TORAY HFU-1020N超滤膜
东丽TORAY超滤膜HFU-1020N是东丽公司独立研发的超滤膜组件,使用的是物理耐久性和抗化学腐蚀性的聚偏氟乙烯(PVDF)材质,过滤精度高,系统过滤精度为0.01um,对于原水中的病原性微生物和病毒的也有较高的去除率,非常适合于高浊度原水过滤工艺。

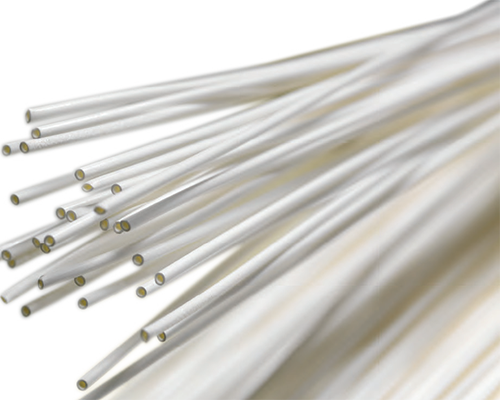

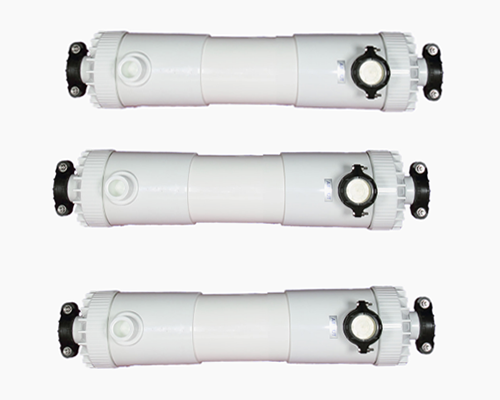

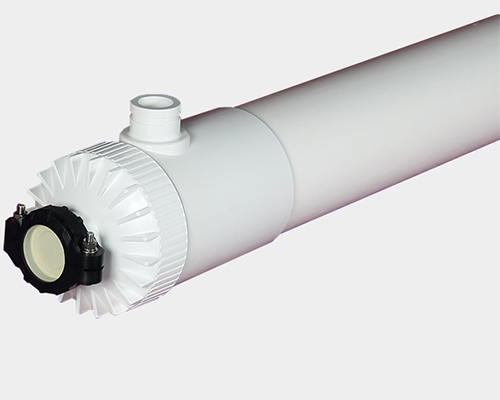

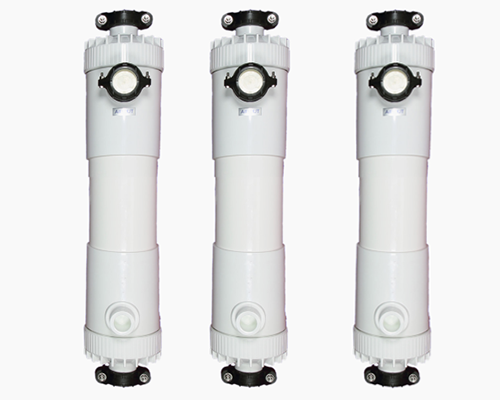

产品实物图
尺寸规格
系列 | HFU系列 |
型号 | HFU-1020N |
截留分子量 | 150000道尔顿 |
公称孔径 | 0.01um |
膜表面积 | 29m2 |
设计流量(m3/h) | 1.1-3.2 |
直径 | 216mm |
长度 | 1120mm |
满水重量 | 60KG |
排空重量 | 40KG |
材质 | PVDF材质 |
灌封 | 环氧树脂 |
外壳 | 聚氟乙烯 |
连接件 | 卡套连接80A/反洗出水口接口65A |
最大进水压力 | 300kpa(44psi) |
最大跨膜压差 | 200kpa(29psi) |
工作温度 | 0-40℃ |
运行pH值范围 | 1-10 |
清洗pH值范围 | 0-12 |

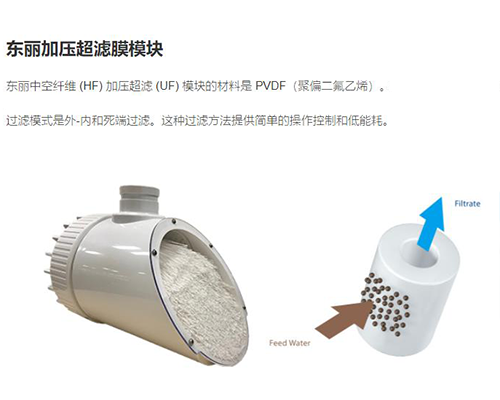

产品结构图
使用参数
型号 | HFU-1020N |
空气流量 | 4.8 – 9.0 Nm3 /h (2.8 – 5.3 scfm) |
清洗 pH 范围 | 0-12 |
清洗温度范围 | 0-40℃ |
最大NaClO浓度(以Cl2计) | 3000mg/L |
最大 NaClO 暴露时间(接触时间年限)以Cl2计 | 1000000mg/L H |
最大酸接触时间 | 1000 H |
上部连接口 | Victaulic joints 80A |
底部连接口 | Victaulic joints 80A |
侧面连接口 | Victaulic joints 65A |
最大进水流量 | 4.8m3/h (21gpm) |
最大反洗流量 | 5.4m3/h (23gpm) |
最大空气流量 | 9Nm3 /h (5.3scfm) |
过滤方式 | 外压式, 死端过滤或错流式过滤 |
注:
1.截留分子量是通过葡聚糖模型试验来确定的;
2.任何时候甚至进水泵不稳定时,过膜压差(TMP)必须小于 300 kPa (43.5PSI)。
性能优势
1.东丽超滤膜次用外压式膜组件,最大运行压力为 300 kPa(43.5 PSI)。
2.东丽超滤膜进水适应性强,膜元件可以耐受浊度较高的进水条件,浊度最大间隙性高峰值为100NTU,连续性允许最大浊度为30NTU。
3.东丽HFU-1020N超滤膜拥有216mm的直径,单位流速高,过滤面积大。
4.使用环氧树脂作为膜壳,使用寿命长,耐污染,耐腐蚀性能高。
5.外压式过滤方式,过滤面积大,污染物分散,单元膜元件受污染的负荷更小,外压式运行能比在虹吸动力下过滤更多的水量。
6.从外到里的外压式过滤器方式更适合于高浊度原水的处理,利用外部空气冲刷能有效地去除膜面的悬浮颗粒。
使用注意事项
1.东丽HFU-1020N超滤膜的连接部采用配水管耐震接头。在与配管等连接时,要根据技术手册,按照配水管耐震接头G型施工要领书正确安装。如果安装的不对的话,可能会导致膜组件破损、开裂等。
2.对东丽超滤膜进行开箱操作时必须穿着安全用具,包括橡胶手套、防护眼镜、防护服等。为了防止膜组件掉落、翻倒,操作时请务必穿上安全鞋,戴上安全帽头盔。
3.东丽超滤膜里面含有保护液膜,保护液在包装时添加了次氯酸钠溶液(100mg/l)。如果在搬运或者安装过程中,保护液不慎溅上皮肤,请立即用大量清水冲洗。
4.在正式使用膜组件前必须将保护液全部排干净,注意保持膜丝面有水分,可以往膜元件上喷一些干净的清水,避免中空丝膜变得干燥。膜丝即使发生几个小时的干燥,也会对其性能造成很大的影响。
5.不要对膜组件使用超过 300 kPa (43.5 PSI)的压力 。过度加压的话会导致膜组件损坏。
6.最大供水温度不要超过 40℃(104oF),长期在40℃以上会造成膜组件以及中空丝膜破损。
应用领域
1.用于生活饮用水过滤工艺
2.用于工业用纯水、超纯水生产中的RO系统前置过滤工艺
3.用于海水反渗透淡化预处理
4.用于工业废水二级、三级废水处理过滤工艺
